等価節点荷重のグリッドシート入力
[荷重・応力配置入力]▶〔荷重〕▶[等価節点荷重]▶[等価節点荷重のグリッドシート入力]
はり、柱、トラスの等価節点荷重を定義します。
グリッドシート
①名称
15文字以内で入力します。
※名称は、他の荷重で設定した名称も含め、最大52種類まで設定できます。
②節点
③入力位置
「0:剛域端」、「1:部材端・剛域端」、「2:部材端」から選択します。
④面内
はり、または柱のxz面のI端、J端の曲げモーメント(Myi,Myj)、I端、J端のせん断力(Qzi,Qzj)、中央の曲げモーメント(Myc)を入力します。
⑤面外
面外剛性を考慮するはり、または柱のxy面のI端、J端の曲げモーメント(Mzi,Mzj)、I端、J端のせん断力(Qyi,Qyj)、中央の曲げモーメント(Mzc)を入力します。
⑥軸
はり、柱、トラスのI端、J端の軸力(Ni,Nj)を入力します。
⑦捻り
はり、または柱のI端、J端の捻りモーメント(Mxi,Mxj)を入力します。
 |
 |
| I端の等価節点荷重 |
J端の等価節点荷重 |
テキスト形式
| 項 目 |
省略値 |
| 剛域端/部材端 |
剛域端 |
| 名称 |
|
| 節点-I端 |
|
| 節点-J端 |
|
| 入力位置 |
0 |
| 面内-Myi |
0.0 |
| 面内-Qzi |
0.0 |
| 面内-Myj |
0.0 |
| 面内-Qzj |
0.0 |
| 面内-Myc |
0.0 |
| 面外-Mzi |
0.0 |
| 面外-Qyi |
0.0 |
| 面外-Mzj |
0.0 |
| 面外-Qyj |
0.0 |
| 面外-Mzc |
0.0 |
| 軸-Ni |
0.0 |
| 軸-Nj |
0.0 |
| 捻り-Mxi |
0.0 |
| 捻り-Mxj |
0.0 |
[剛域端/部材端]は、「剛域端」、「部材端」のいずれかとします。
説明
- 部材荷重をあらかじめ計算した等価節点荷重として入力します。
剛域のある部材では、入力された等価節点荷重は、端部は入力位置の指定により剛域端と部材端、中央は可とう長さ(剛域端間)の1/2の位置の値とします。
端部の入力が剛域端のみの場合、部材端の曲げ応力は剛域内でのせん断力を一定として、入力された等価節点荷重と剛域長より算出します。
端部の入力が部材端のみの場合、同様に剛域端の曲げ応力を算出します。
- Myc、Mzcは単純ばりとしての値を入力します。
応力はJ端側から見た切断面で考えます(下図)。

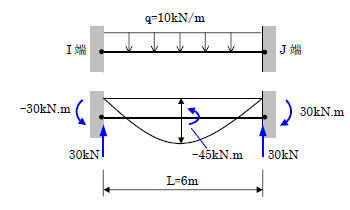

- 下図に示すはりは長さが6m、はりに作用する等分布荷重が10kN/mとします。
はり両端を固定とした場合、両端および中央の応力は次のように計算します。
 |
$$\mathrm{M_{yi}=-M_{yj}=\frac{qL^2}{12}=-\frac{10×6^2}{12}=-30(kN.m)}$$
$$\mathrm{Q_{zi}=Q_{zj}=\frac{qL}{2}=\frac{10×6}{2}=30(kN)}$$
$$\mathrm{M_{yc}=-\frac{qL^2}{8}=-\frac{10×6^2}{8}=-45(kN.m)}$$
|
| 等価節点荷重の取り方 |
- 構造形式が平面フレーム、平面格子ばり、立体フレームの場合、入力可能です。
- 構造形式により、次の項目が入力可能です。
| 項 目 |
平面フレーム |
平面格子ばり |
立体フレーム |
| Myi |
○ |
○ |
○ |
| Qzi |
○ |
○ |
○ |
| Myj |
○ |
○ |
○ |
| Qzj |
○ |
○ |
○ |
| Myc |
○ |
○ |
○ |
| Mzi |
|
|
○ |
| Qyi |
|
|
○ |
| Mzj |
|
|
○ |
| Qyj |
|
|
○ |
| Mzc |
|
|
○ |
| Ni |
○ |
|
○ |
| Nj |
○ |
|
○ |
| Mxi |
|
○ |
○ |
| Mxj |
|
○ |
○ |
